Alfea M

Categorieën: ,
Type:

De all electric monobloc warmtepomp die zo weinig geluid maakt dat je er stil van wordt. Comfort en betrouwbaarheid gegarandeerd.

✔ Fluisterstil, vanaf slechts 30 dB(A)
✔ Comfort en betrouwbaarheid gegarandeerd
✔ Snelle installatie en makkelijk onderhoud



Ben je installateur? Vraag dan hier een offerte aanBen je particulier? Informeer hier naar de verkooppunten

Beschrijving

Productomschrijving

Maak kennis met de Atlantic Alfea M monobloc warmtepomp. De monobloc warmtepomp die zo onopmerkelijk zijn werk doet dat je er stil van wordt.

Comfort en betrouwbaarheid gegarandeerd

De monobloc warmtepomp Alfea M is speciaal ontworpen met de hoogste eisen aan comfort en betrouwbaarheid in gedachten. Dankzij het Smart Protect System wordt de optimale werking van de warmtepomp op lange termijn gewaarborgd en de prestaties gedurende de gehele levensduur gemaximaliseerd. Daarnaast heeft deze warmtepomp ook een extreem laag energieverbruik (SCOP tot 5,3). Met slechts 33 dB (A) geluid(1) heb je dag en nacht fluisterstil comfort.

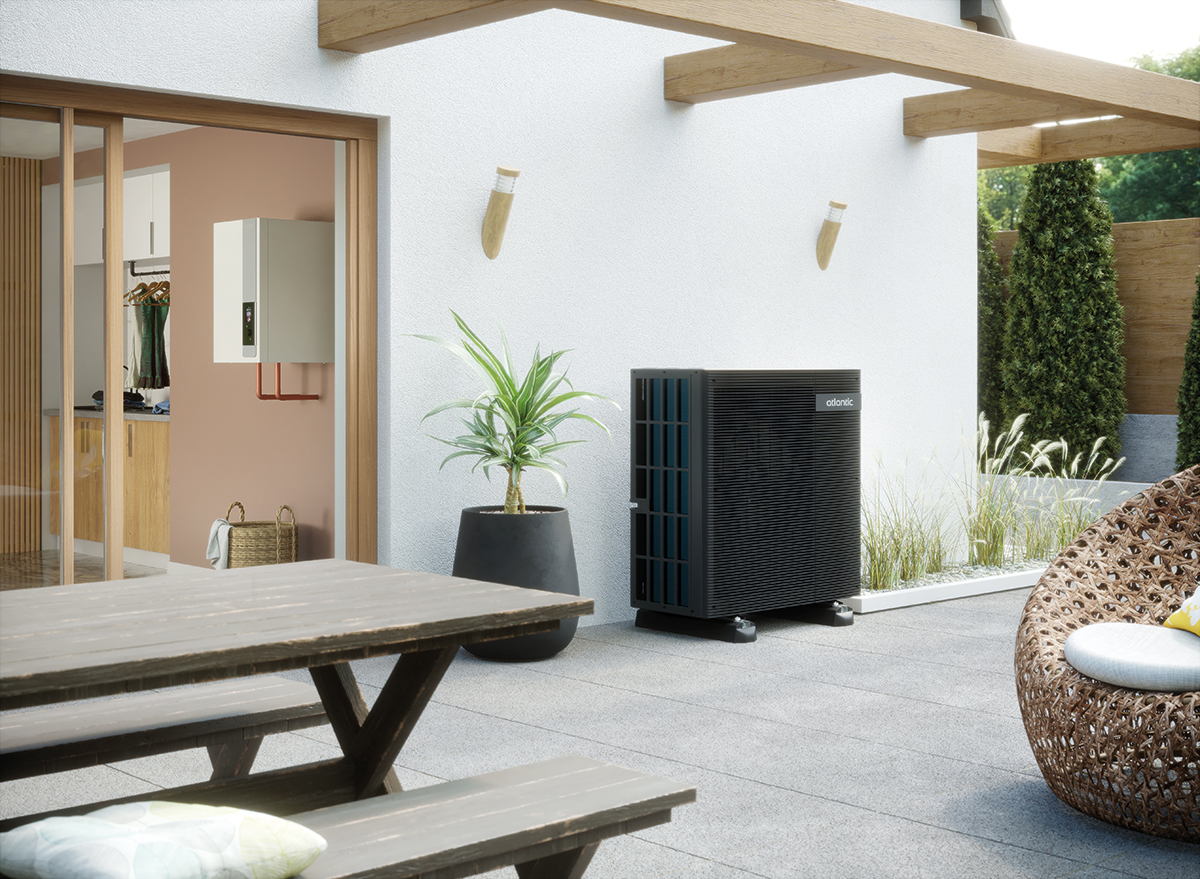

Dankzij het elegante en discrete ontwerp van de buitenunit, met een onzichtbare ventilator past deze buitenunit naadloos in elke omgeving. Daarnaast is er een hoogwaardige anti-corrosiebehandeling toegepast op de buitenunit waardoor hij gemaakt is om langdurig mee te gaan.

Alfea M combineert snelle installatie, makkelijk onderhoud en dagelijks comfort zonder in te leveren op betrouwbaarheid.

De buitenunit heeft een laag ventilatietoerental dankzij de grote verdamper, hierdoor wordt de efficiëntie significant verhoogd. De innovatieve, hoogwaardige en modulerende compressor waarborgt een rustige werkingskarakteristiek. De innovatieve nieuwe warmtewisselaar is bestand tegen extreem koude omstandigheden en is daarnaast maximaal beschermd tegen lekkage. Deze monobloc is gemakkelijk te installeren zonder f-gas certificaat.

De binnenunit

De kracht van eenvoud, gecombineerd met flexibiliteit en connectiviteit

De hydraulische binnenunits van de Alfea M zijn ontworpen om installatie en onderhoud te vereenvoudigen. Buffervat, expansievat, secundaire pomp en elektrische back-up zijn inbegrepen in de binnenunit. Daarnaast zijn alle componenten vanaf de voorkant bereikbaar en is de indeling geoptimaliseerd voor het eenvoudig aansluiten en onderhouden van het systeem. De Easy Start functie zorgt ervoor dat het installeren en opstarten van de warmtepomp via de intuïtieve interface, snel een eenvoudig verloopt. Het Smart Protect systeem zorgt voor hydraulische ontkoppeling van de buitenunit en het afgifte systeem waardoor maximale prestaties voor de lange termijn zijn gewaarborgd.

Daarnaast is er voor iedere situatie een binnenunit te kiezen dankzij het Atlantic binnenunit platform;

  • Hydraulisch wandmodel, voor toepassing met los boilervat

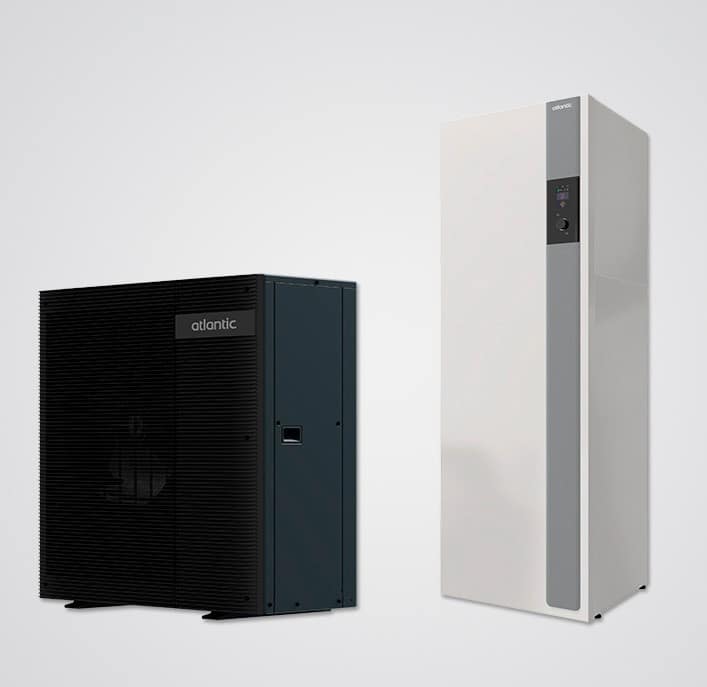

  • DUO model met geïntegreerd tapwatervat (190L)
  • DUO XL model met geïntegreerd tapwatervat (230L)

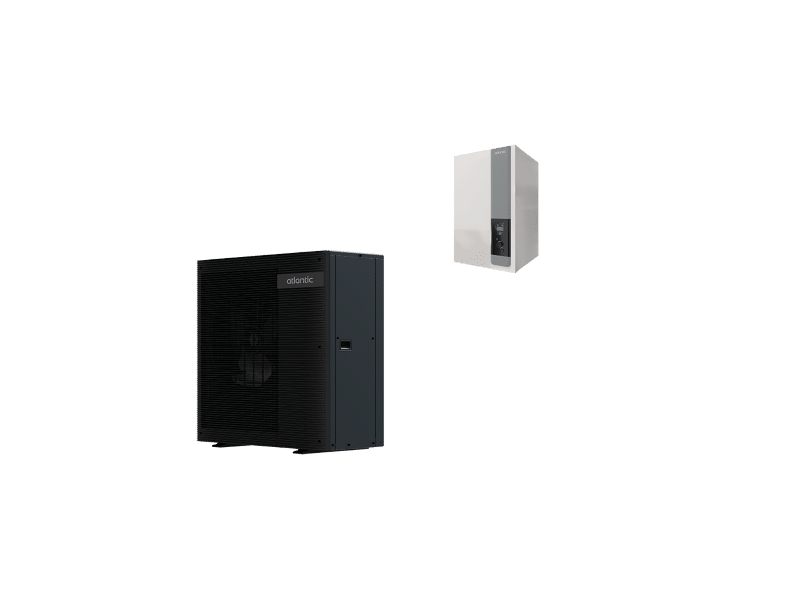

  • COMPACT control box zonder hydraulische componenten

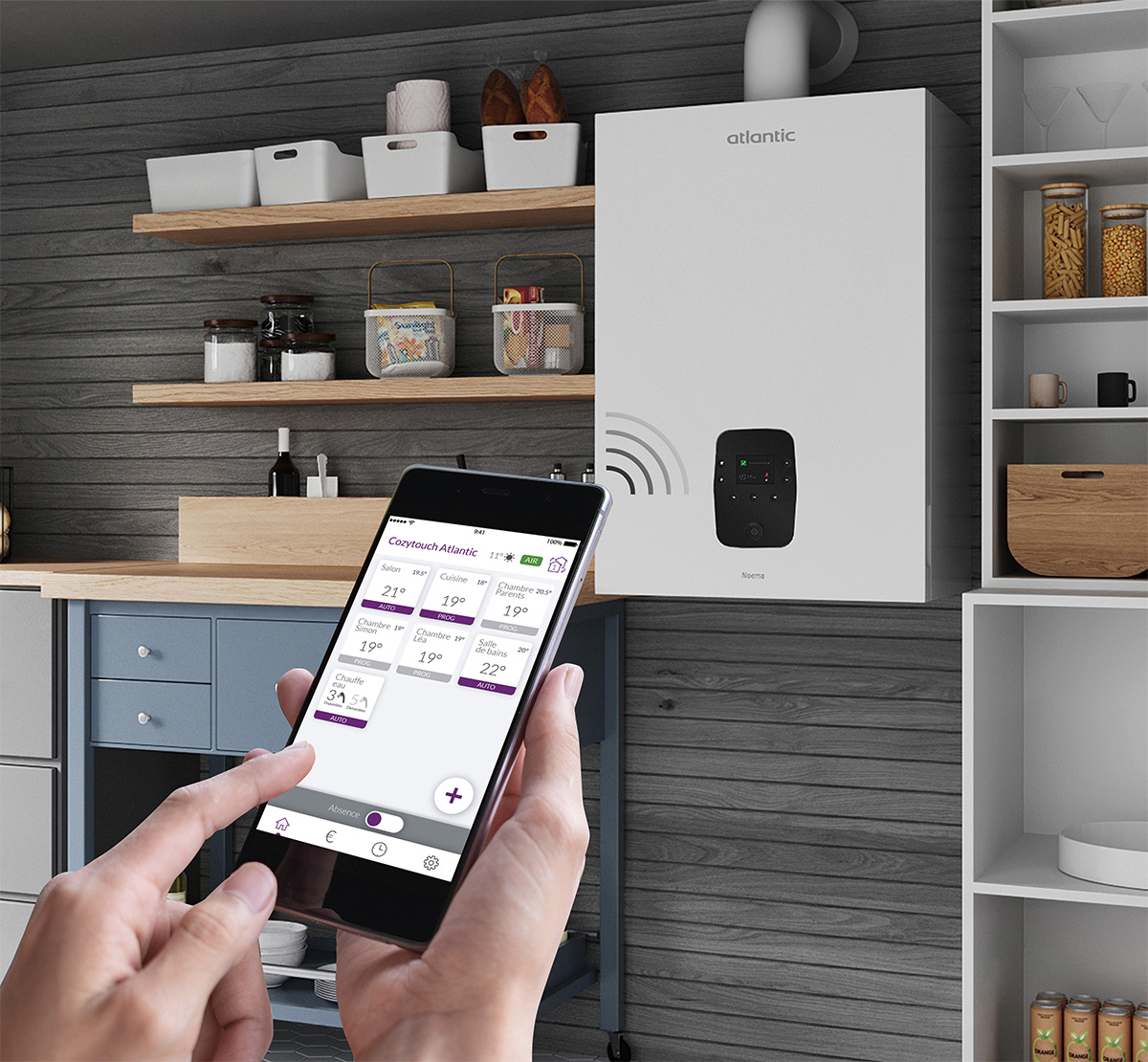

Dankzij de WIFI-verbinding en de CozyTouch-app via de Navilink thermostaat is de warmtepomp snel en eenvoudig op afstand te bedienen door de gebruiker.

Technologie van Atlantic, comfort en betrouwbaarheid gegarandeerd

Het Smart Protect-systeem brengt de installatie van de warmtepomp naar een hoger niveau, zonder extra benodigde installatieruimte. Deze technologie waarborgt de optimale werking van de warmtepomp op de lange termijn. De All-in-one technologie zorgt ervoor dat het buffervat, expansievat, secundaire pomp en elektrische back-up zijn geïntegreerd. Ook het vuilfilter wordt direct meegeleverd. De unieke ontkoppelingsmethode tussen buitenunit en afgiftesysteem zorgt voor bescherming van de warmtewisselaar: gegarandeerde flow over de buitenunit in elk seizoen.

(1) Geluidsdruk conform ERP, gerekend met Q=2 en 5m afstand.

Kenmerken

  • Stijlvolle monobloc buitenunit voor verwarming, koeling en tapwater in bestaande bouw en nieuwbouw.

  • Invertertechnologie en vergrote verdamper en ventilator voor stille werking en hoge efficiëntie, met perfecte aanpassing aan de werkelijke vermogensvraag.

  • Opmerkelijk stille buitenunit, tot 33 dB(A) op 5 m (afhankelijk van het type).

  • Het Smart Protect-systeem waarborgt de optimale werking van de warmtepomp op de lange termijn en maximaliseert de prestaties gedurende de gehele levensduur.

  • Voorziet in aanvoertemperaturen van 35⁰C voor de voeding van vloerverwarmingssystemen tot 75⁰C voor toepassing met radiatoren.

  • Flexibele keuze uit vier verschillende binnenunit modellen: Wandmodel, DUO, DUO XL en COMPACT, waarmee inpassing in iedere woning mogelijk is.

  • WIFI-verbinding met Cozytouch-app via een Navilink-thermostaat zonder bridge

  • Geschikt voor de nieuwe moderne thermostaat lijn van Atlantic: Navilink 225 en 228. Deze thermostaten kunnen worden ingesteld op de Smart Adapt regeling, waarbij geen buitenvoeler nodig is.

  • Materialen en onderdelen optimaal beschermd door robuuste omkasting

  • Eenvoudige en intuïtieve digitale bediening: Kleurenscherm met tekst- en symboolweergave

  • Easy Start inbedrijfstellingsassistent

Specificaties

BENAMING EENHEID 6 6 TRI 8 8 TRI 10 TRI 12 TRI
Type Lucht-water Monobloc
Koudemiddel R290 R290 R290 R290 R290 R290
VERWARMINGSEIGENSCHAPPEN EN PRESTATIES
Energieklasse- verwarming (35 °C / 55 °C) – A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
SCOP bij 35 °C / 55 °C 4,96 / 3,61 4,96 / 3,61 5,10 / 3,74 5,10 / 3,74 5,02 / 3,65 5,04 / 3,72
Werkbereik min. / max. – verwarmingsmodus °C -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35 -25 / +35
ALGEMENE EIGENSCHAPPEN
Maximale aanvoertemperatuur (1) °C 75 75 75 75 75 75
Verwarmingsvermogen +0°C/+75°C maximaal kW 7,43 7,43 8,53 8,53 9,51 11,29
Verwarmingsvermogen +7°C/+35°C maximaal kW 8,08 8,08 11,13 11,13 14,12 16,16
COP +7°C/+35°C nominaal 5,05 5,05 4,64 4,64 4,83 4,56
Verwarmingsvermogen -7 °C / +35 °C kW 6,37 6,37 8,41 8,41 9,97 11,29
Verwarmingsvermogen -7 °C / +55 °C kW 6,05 6,05 8,06 8,06 10,05 12,07
BUITENUNIT
Geluidsdruk (2) dB(A) 33 33 33 33 37 37
Gewicht kg 134 134 134 134 160 160
Fabrieksvulling van koudemiddel kg 0,95 0,95 0,95 0,95 1,4 1,4
Hoeveelheid in ton CO2-equivalent kg 0,019 0,019 0,019 0,019 0,028 0,028
HYDRAULISCHE VERBINDINGEN
Diameters aanvoer en retour buitenunit –
binnenunit		 inch 1 1 1 1 1 1
Diameters aanvoer en retour afgiftesysteem inch 3/4 3/4 3/4 3/4 3/4 3/4
Maximale lengte aanvoer en retour buitenunit
– binnenunit		 m 30m 30m 30m 30m 30m 30m
Diameter binnenmaats aanvoer en retour buitenunit
– binnenunit		 mm DN25 DN25 DN25 DN25 DN25 DN25
BINNENUNIT WANDMODEL
Gewicht leeg/gevuld kg 34/50 34/50 34/50 34/50 34/50 34/50
BINNENUNIT DUO / DUO XL
Energieklasse DHW
   A+ /L A+ /L A+ /L A+ /L A+ /L A+ /L
Gewicht leeg DUO / DUO XL kg 130 (DUO)
135 (DUO XL)		 130 (DUO)
135 (DUO XL)		 130 (DUO)
135 (DUO XL)		 130 (DUO)
135 (DUO XL)		 130 (DUO)
135 (DUO XL)		 130 (DUO)
135 (DUO XL)
Inhoud expansievat L 12 12  12 12  12 12
Inhoud van het boilervat L  190 (DUO)
230 (DUO XL)		  190 (DUO)
230 (DUO XL)		  190 (DUO)
230 (DUO XL)		  190 (DUO)
230 (DUO XL)		 190 (DUO)
230 (DUO XL)		  190 (DUO)
230 (DUO XL)
Inhoud Smart Protect Buffer L 16 16 16 16  16 16
Elektrische backup SWW kW 1,2 1,2  1,2  1,2 1,2 1,2
Materiaal van het boilervat geëmailleerd staal met titaananode

Diameters SWW ingang en uitgang inch 3/4 3/4 3/4 3/4 3/4 3/4
ELEKTRISCHE AANSLUITINGEN
Voedingskabel en afzekering buitenunit V / mm2
A / curve		 230 / 3G4
20 / C		 400 / 5G2.5
16 / C		 230 / 3G4
20 / C		  400 / 5G2.5
16 / C		 400 / 5G2.5
16 / C		 400 / 5G2.5
16 / C
Verbindingskabel buitenunit – binnenunit   4G1.5 4G1.5  4G1.5  4G1.5 4G1.5 4G1.5
Vermogen elektrische backup kW  3 3*2  3 3*2 3*3  3*3
Voedingskabel en afzekering elektrische backup V / mm2
A / curve		 230 / 3G1.5
16 / C		 400 / 5G2.5
16 / C		 230 / 3G1.5
16 / C		 400 / 5G2.5
16 / C		 400 / 5G2.5
16 / C		  400 / 5G2.5
16 / C

(1) Bij buitentemperaturen tot -5°C. (2) Conform ERP. Voor geluidsdruk is gerekend met Q=2 en 5m afstand.

Toepassingen

Een Alfea M warmtepomp is geschikt voor afgifte aan:

  1. Vloerverwarming: ideaal dankzij de lage watertemperaturen
  2. Dynamische convectoren: ideaal voor ruimtes die bij voorkeur snel worden opgewarmd of afgekoeld zoals slaapkamers
  3. Lage-temperatuur radiatoren: energiezuiniger dan klassieke radiatoren
  4. Sanitair warm water: middels het type Duo met geïntegreerde boiler of door toevoeging van een driewegklep en boiler met ingebouwde warmtewisselaar

Toebehoren

  • Ruimtethermostaat Navilink 225 of Navilink 228
  • Buitenvoeler, indien de buitenunit niet aan de Noordzijde wordt geplaatst
  • Kit 2de circuit, om voor twee afgiftesystemen te differentiëren in aanvoertemperatuur
  • Kit sanitair warm water, om een losse tapwaterboiler aan te sluiten
  • Kit uitbreidingsprint regeling, om de warmtepomp Smart Grid aan te sturen of een master-masterregeling toe te passn
  • Vorstbeveiligingskleppen 1”
  • Set opstelbalken rubber (4 stuks)
